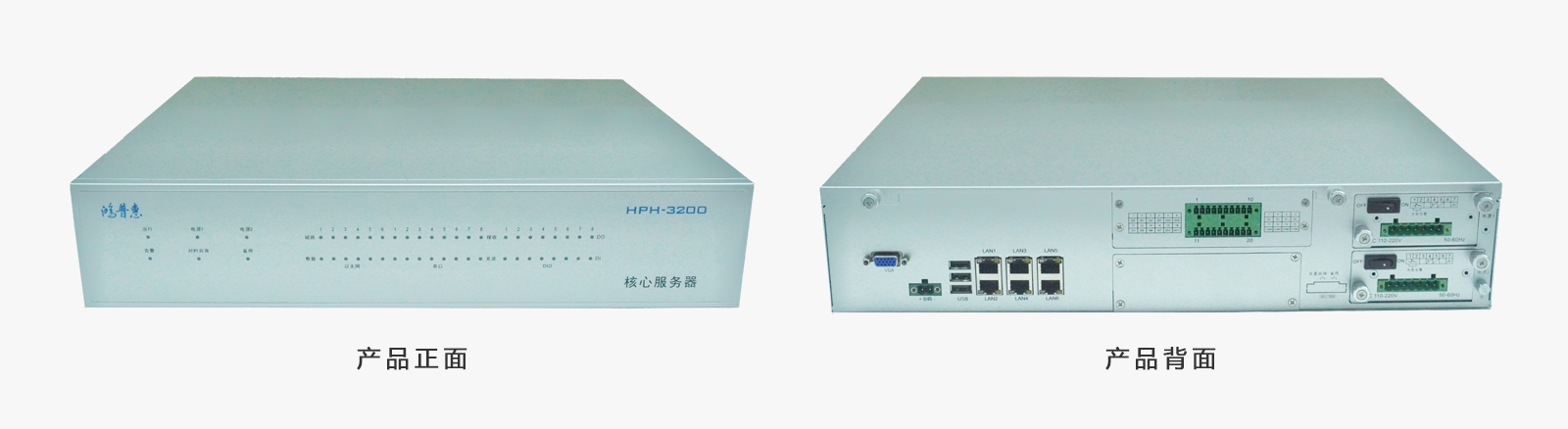

HPH-3200核心服務器
● 通過中國電科院EMC電力4級認證，符合IEC-61850-3標準
● 板載Intel Apollo Lake／Bay Trail嵌入式處理器
● 最大支持到8GB DDR3L，VGA顯示接口
● 板載6×GbE，lO／lOOMbps BaseT RJ-45接口，可擴展至12路
● 可支持8路4-20mA模擬輸入，8路RS-232／485隔離串口，8路輸出
● 支持Windows、Linux操作系統
● 低功耗，無風扇設計
產品概述
HPH-3200是一款工業級高性能通訊管理機，CPU等級為Intel Apollo Lake／Bay Tra訂低功耗處理器。整機采用內部模塊化設計，根據不同需求可以有多種規格供客戶選擇。HPH-3200適合于工業現場2u機架式安裝方式，EMC：電力4級標準，符合IEC-61850-3和IEEE-1613的設計標準，是工業通訊管理應用的理想解決方案，特別適用于電力，智能／軌道交通，石油和天然氣等需要多種通訊控制的領域。
| 系統 | LED指示燈 | ||
CPU | HPH-3200A: Intel Celeron J1900 4核 2.0GHz HPH-3200B: Intel Atom x5- E39404核 1.6GHz | 電源/存儲 | PWR1/PWR2 |
內存 | 1 xSO-DIMM,最大支持到8GB DDR3L | 可編程燈 | 4xPIO，客戶自定義 |
存儲 | 2x SATA | LAN | 6/12x Link,6/12xACT |
USB | 3 xUSB2.0接口，2xUSB Pin Header | COM | 8 x TX,8 x RX |
顯示 | VGA接口 | 機械特性 | |
視頻解碼 | 集成高清視頻硬件解碼功能 | 尺寸 | 440 (W) x88 (H) x348 (D)mm |
擴展總線 | PCle擴展(8DI、 6DO卡X2) | 工作環境 | |
操作系統 | Windows 8及Linux3.10以上 | 工作溫度 | -40~70°C (配合工業級寬溫存儲設備) |
其他 | B碼對時接口，2路DO Relay接口 | 工作濕度 | 5~95%RH,不凝結 |
網口 | 存儲溫度 | -40~ 80°C | |
LAN | 板載6xRJ45接口，支持6網口擴展 | 電源需求 | |
數據傳輸率 | 10/100/1000Mbps自適應 | 電源輸入 | 交流: 85V~285V，直流: 88V~400V,支持雙路輸入 |
隔離 | 內建1.5KV隔離保護 | 報警 | 超限/斷電繼電器報警 |
串口 | 接口方式 | 7-pin端子 | |
通訊標準 | 8xRS-232/485，RS-485自流控 | 典型功耗 | 基本系統15W,依不同模塊配置功耗不同 |
接口類型 | 2x 10- Pinfor COM1~COM8 | 測試認證 | |
波特率 | RS-232: 50bps~115.2Kbps RS-422/485: 50bps~921.6Kbps | EMC | 電力四級 |
隔離保護 | 2KV隔離設計，靜電/浪涌/EFT電力4 級保護設計 | ||
