長期以來，電廠各部分生產區域主要以人力巡視為主，對各生產部位設備的運行情況安排大量的人員進行巡視，生產設備運行情況不能及時上報，嚴重時可能會造成生產事故。隨著科技的進步，用電視監控對水電站各個關鍵部位進行監視，通過控制室監視器上的視頻，對預將發生的安全事故進行及時處理和糾正，便能有效的控制和解決在生產過程中發生的突發性事故。將工業電視監控系統應用到生產監視、安保監視、報警系統中，為水電站實現真正的無人值守創造條件。

水電廠需要監控的點按區域劃分主要有 1、水輪機 2、副廠房 3、空調及配件房 4、壩頂，根據水電廠視頻監控點位分布的特點，采用鴻普惠工業交換機構建星型網絡，以一個水電廠100個監控點為例，高清IP攝像機的帶寬需要4M~6M，按最高6M計算，帶寬合計最高為600M，匯聚層采用全千兆上行連接核心交換機，水電站需要監控的點較為分散，相互間距離最遠超過10公里，采用光纖作為骨干網連接方式。攝像頭之間因為距離較遠故分別直接連入匯聚層交換機。有些IP攝像機距離弱電柜超過100米，則需采用光纖的方式通信，在IP攝像機側部署鴻普惠工業光電轉換器，通過光纖直接接入就近的工業交換機。

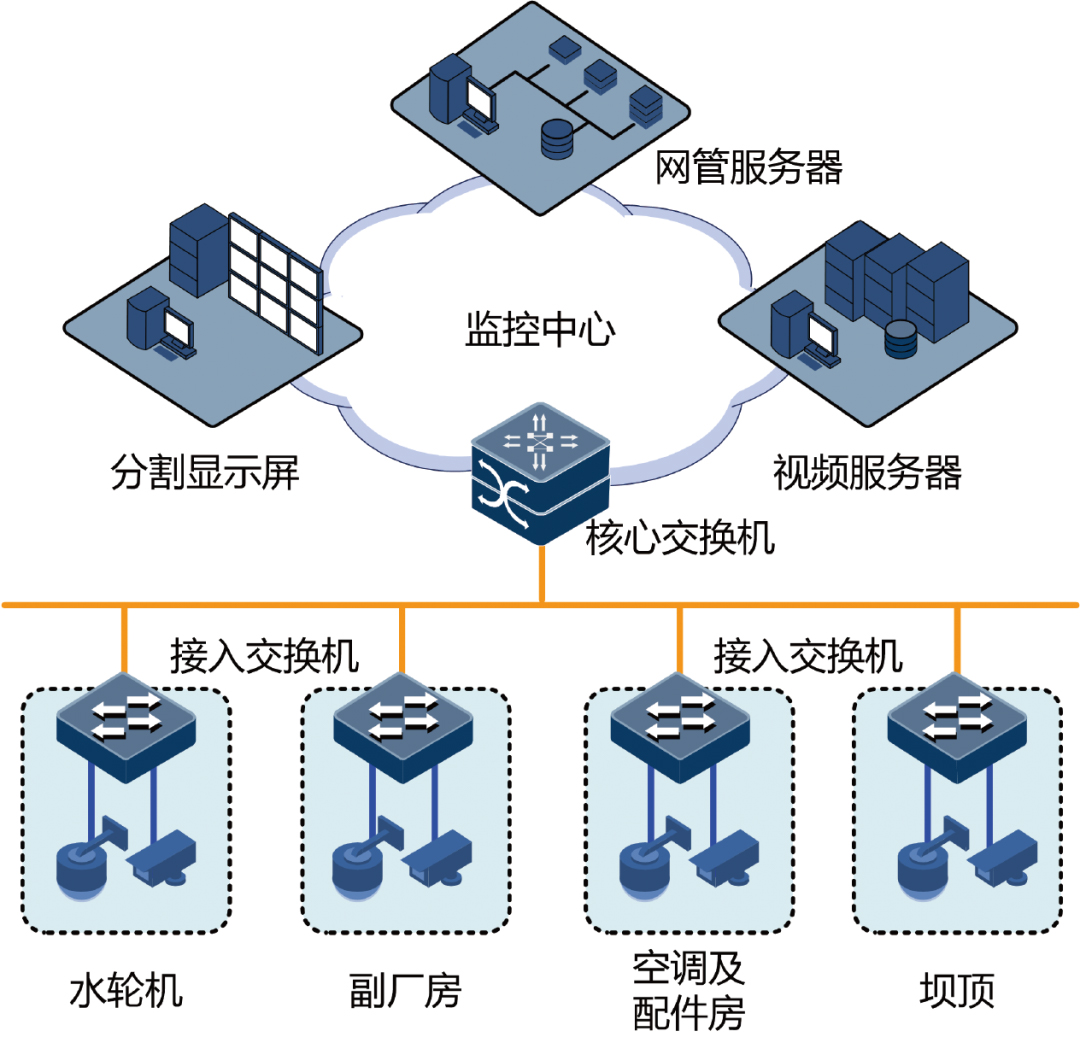

   水電站工業電視系統網絡拓撲示意圖

• 工業級寬溫設計

鴻普惠工業以太網產品負責終端設備的數據傳輸，要求設備能適應終端設備的現場溫度環境：極寒（-30℃～-40℃）和極熱（50℃～85℃）。在工業現場各種電子設備由溫度引起的故障占22%，鴻普惠工業以太網設備為避免發生低溫無法啟動、高溫頻繁死機現象。

• 防塵防潮設計

對于一般的電子設備來說，相對濕度在30％～80％比較適宜，當相對濕度低于30%或超過80％時，就會對電子裝備造成不良影響。

在工業現場各種電子設備由濕度引起的故障占10%，鴻普惠工業以太網產品為避免以上危害對交換機產生的影響，采用工業級芯片、工業級元器件，有效抵御靜電干擾。采用濾波、屏蔽技術，抵御靜電干擾。交換機防護等級IP40，無風扇密閉設計，有效防塵。電路板三防漆涂覆于線路板的表面，形成一層輕且柔韌，厚度約為25～50微米厚的三防保護膜（三防指的是防潮、防鹽霧、防霉）。

• 寬溫寬電壓隔離電源

為適應工業現場復雜的供電環境，鴻普惠工業以太網設備均采用寬溫（-40℃～+85℃）、寬電壓（±25%）電源模塊，有效防止供電系統在瞬變電壓及溫度漂移等因素共同作用下，給設備帶來的供電異常，導致設備死機、頻繁重啟、嚴重丟包。

• 優良的電磁兼容性

鴻普惠工業通信系統采用全鋁外殼、工業級芯片、工業級元器件，同時控制生產工藝，減小接地阻抗，有效抵御靜電干擾；電源輸入部分增大電路的安全間距，增加必要的雷擊浪涌防護器件，同時在內部電路電源輸入部分也增加不同的防護電路，最大程度地減少雷擊浪涌對設備的損壞。在以太網接口部分，增加浪涌能量釋放器件，提高接口防護能力。在機殼和內部重要元器件設計過程中，做好屏蔽措施，同時增加濾波器件，通過屏蔽和釋放的方式，提高設備抗擾性。
