隧道閉路電視監視子系統構成

隧道閉路電視監視子系統主要由布設于隧道洞口及隧道內的監控攝像機、傳輸通道、隧道管理站閉路電視控制設備組成。隧道管理站閉路電視控制設備包含視頻監控管理平臺、存儲設備（NVR、磁盤陣列、IPSAN、FCSAN、存儲服務器）、高清視頻解碼設備、視頻事件檢測分析儀、電視墻、監控計算機等。

隧道地區為事故易發生區，且一旦發生交通事故，在沒有合理監控的情況下會對現場的指揮救援工作造成極大的不便，所以隧道視頻監控逐漸成為了監控系統的重中之重。全方位視頻監控部署逐漸成為了共識，隧道變電所部署高清網絡半球攝像機，隧道口設置高清網絡遙控攝像機，在隧道內按照不大于150米的間距設置高清網絡固定攝像機，在車行橫洞口、緊急停車帶設置高清網絡遙控攝像機。將各監控點位置處的交通狀況、道路狀況、能見度狀況傳到隧道管理站 (監控分中心)監控室閉路電視監視器或大屏幕投影系統上顯示，為交通控制方案選擇提供依據，并可對現場視頻圖像實時錄像，便于意外情況時現場的指揮救援、分析及取證。

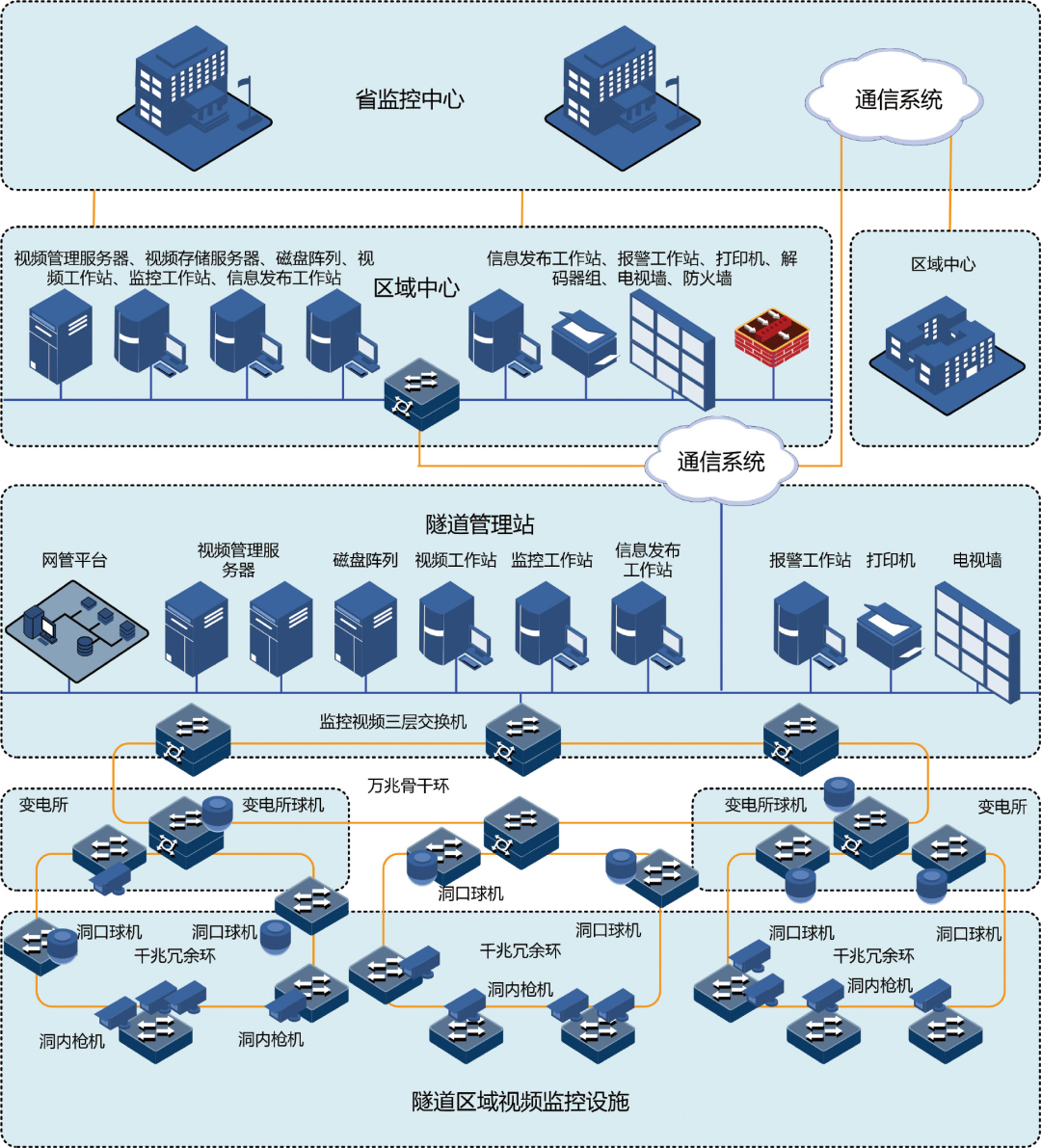

  隧道閉路電視監視子系統網絡拓撲

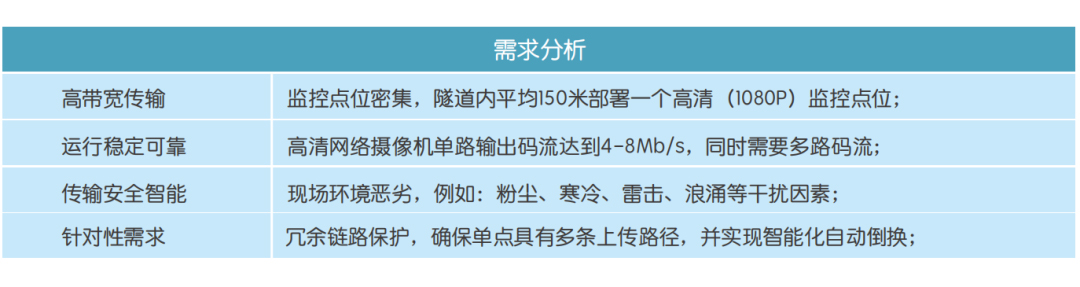

隧道閉路電視監視子系統對網絡傳輸帶寬、安全性、可靠性等方面提出了較高的要求，因隧道視頻監控具有監控點位密集、重要程度高等特點，鴻普惠建議采用千兆工業冗余環網+光路保護（Bypass）的雙重保護解決方案，即在冗余環網的優勢基礎上，通過光路保護功能提高網絡的抗多點失效能力，增強數據傳輸的安全性可靠性。

基于安全方面考慮可采用隔點跳接方式分別在隧道的左洞、右洞和隧道變電所之間組成冗余環網，隧道變電所工業以太網交換機和隧道管理站（監控分中心）的核心視頻以太網交換機之間構建千兆或萬兆骨干冗余環網，以便對下轄隧道監控視頻進行集中傳輸。隧道區域視頻普遍采用集中存儲方式，按照高速公路行業需求一般保證錄像存儲不少于30天。可采用NVR、磁盤陣列、IPSAN、FCSAN、視頻存儲服務器等多種方式存儲。隧道管理站（監控分中心）通過視頻管理平臺對隧道監控圖像進行集中監視、統一管理及上傳區域分中心及省中心。

隧道內監控點位間距為150米，超過網線傳輸距離，考慮成本節約因素可采用光纖收發器作為傳輸網絡的延伸，實現2-3個監控點位匯聚到一臺隧道內工業以太網交換機處統一進行數據轉發。取電困難的監控點位可選用支持POE功能的工業以太網交換機為POE攝像機直接供電，降低施工難度。
